2011년도 건축사자격시험 문제

국토해양부 ․ 대한건축사협회

5 - 1

2011년도 건축사자격시험 문제

과  목 : 대지계획

제1과제(배치계획)

배점 60 /100

제목 : 폐교를 이용한 문화체험시설 배치계획

1. 과제개요

   서해안 바닷가에 위치한 폐교를 증축하여 문화를 체험 할 수 있는 시설로 리노베이션(Renovation) 하고자 한다. 다음 사항을 고려하여 시설을 배치하시오.

2. 대지조건

 ⑴ 용도지역 : 계획관리지역

 ⑵ 주변현황 : 대지현황도 참조

3. 계획조건

 ⑴ 배치시설 요구사항

   ① 도로

    ․단지내 도로   : 너비 6m (경사도 1/10 이하)

    ․단지내 보행로 : 너비 1.5m～6m

   ② 건축물 (가로, 세로 구분 없음)

    ․다목적강당 : 36m x 24m

    ․체 험 동

      - 관 리 실 : 12m x 9m

      - 전 시 장 : 30m x 18m

      - 아틀리에(Atelier) : 540m² (1실당 7.5m x 4.5m,10개실 및 공용면적 포함)

    ․숙 소 동 : 21m x 9m(2개동, 각각 3개층)

   ③ 외부시설 (가로, 세로 구분 없음)

    ․잔디마당 : 50m × 40m

    ․야외 공연장 : 30m x 20m

    ․야외 조각정원 : 1,000m²～1,100m²(최소폭 10m)

    ․휴게데크 : 400m²～500m²(최소폭 10m)

    ․진입마당 : 300m²～400m²

    ․주차장 (기계식 주차장은 고려하지 않음)

      - 일반주차장 : 24대 이상(장애인용 2대 포함)

      - 숙소동주차장(숙소동 하부층 이용)

               : 10대 이상(장애인용 1대 포함)

 ⑵ 배치시 고려사항

   ① 관리실과 아틀리에는 기존 교사동을 리노베이션하여 배치한다.

   ② 전시장은 기존 교사동에 수직 및 수평으로 증축하여 2개층으로 계획하되, 바닥면적의 합계는 810m²로 한다.

   ③ 다목적 강당은 지역 주민의 접근성을 고려하여 배치하고 잔디마당과 인접하도록 한다.

   ④ 숙소동은 저녁 노을을 바라보기 좋은 곳에 배치하고 기존 산책로와 연결시킨다.

   ⑤ 차량(서비스동선 포함)과 보행동선은 최대한 분리한다.

   ⑥ 휴게데크는 갯벌관찰이 편리한 곳에 배치하고 해변(갯벌)으로 접근이 용이하게 한다.

   ⑦ 야외 조각정원은 전시장에 인접하고, 잔디마당과 야외 공연장에 연계되도록 배치한다.

   ⑧ 등고선을 조정할 경우, 그 경사도는 1/2 이하로 한다.

   ⑨ 단지내 도로와 건축물 사이는 너비 3m 이상 조경 등으로 이격한다. (단, 주차 진입로는 제외)

   ⑩ 기존 시설(주차장 제외)은 최대한 활용한다.

4. 도면작성요령

 ⑴ 건축물 외곽선은 굵은 실선으로 표시한다.

 ⑵ 조정된 등고선, 단지내 차량도로는 실선으로 표시한다.

 ⑶ 중첩되는 시설의 경우 하부층 시설(숙소동 하부층 주차장 포함)은 점선으로 표시한다.

 ⑷ 각 시설은 명칭과 크기를 표기한다.

 ⑸ 현황도의 레벨을 기준으로 각 시설의 계획 레벨(건축물은 1층 바닥높이)을 표시한다.

 ⑹ 각 건축물에는 주출입구를 표시한다.

 ⑺ 기타 표시는 <보기>를 따른다.

 ⑻ 단위 : m

 ⑼ 축척 : 1/600

5. 유의사항

 ⑴ 답안작성은 반드시 흑색연필로 한다.

 ⑵ 명시되지 않은 사항은 현행 관계법령의 범위 안에서 임의로 한다.

<보기>

5 - 2

과  목 : 대지계획

제1과제(배치계획)

배점 60 /100

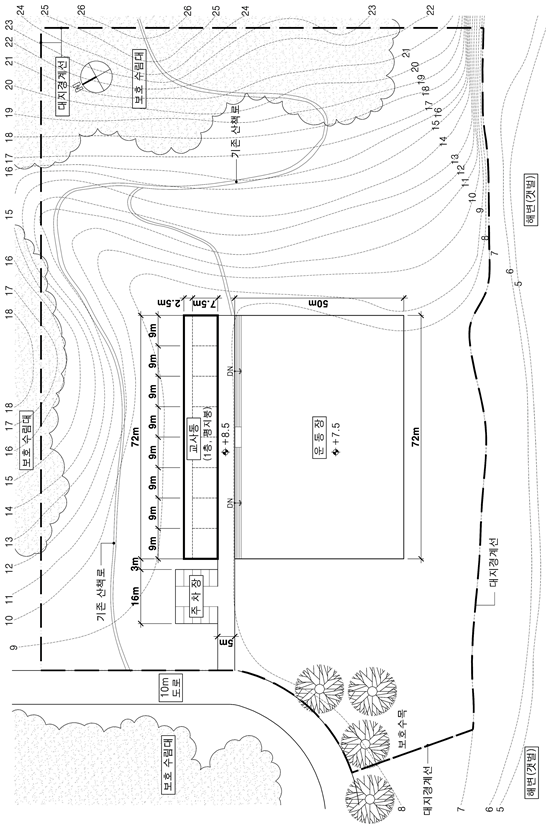

<대지 현황도> 축척 없음

5 - 3

2011년도 건축사자격시험 문제

과  목 : 대지계획

제2과제(대지분석․조닝)

배점 40 /100

제목 : 근린생활시설의 최대 건축가능영역

1. 과제개요

   대지현황도에 제시된 계획대지에 근린생활시설을 신축하고자 한다. 다음 사항을 고려하여 최대 건축가능영역을 구하시오.

2. 대지개요

 ⑴ 용도지역 : 제3종 일반주거지역

    (인접대지도 모두 동일한 용도지역임)

 ⑵ 대지규모 : 대지현황도 참조

 ⑶ 건 폐 율 : 50% 이하

 ⑷ 용 적 률 : 240% 이하

3. 계획조건

 ⑴ 전면도로에 의한 건축물 높이제한

   ① 전면도로의 반대쪽 경계선까지의 수평거리의 1.5배 이하로 한다. 단, 건축물 높이제한 산정을 위한 전면도로의 너비기준은 각각 전면도로의 너비를 적용한다.

   ② 도로의 반대쪽에 ‘하천’을 접하고 있는 도로는 그 하천을 전면도로의 너비에 포함하여 적용한다.

 ⑵ 일조 등의 확보를 위한 건축물의 높이제한을 위하여 건축물의 각 부분을 정북방향으로의 인접대지 경계선으로부터 다음과 같이 띄운다.

   ① 높이 4m 이하 부분 : 1m 이상

   ② 높이 8m 이하 부분 : 2m 이상

   ③ 높이 8m 초과 부분 : 해당 건축물 각 부분 높이의 1/2 이상

 ⑶ 막다른 도로는 아래 <표>에서 정한 도로의 너비 이상으로 한다.

   <표>

 ⑷ 해당지역은 최고고도지구로서 건축물 높이 최고한도는 EL+52m 이다.

 ⑸ 건축물의 모든 외벽은 벽 두께를 고려하지 않고 수직으로 하며, 도로 경계선 및 인접대지 경계선으로부터 다음과 같이 이격거리를 확보하도록 한다.

   ① 6m 및 8m 도로 : 4m 이상

   ② 막다른 2m 도로 : 소요너비 확보 후 3m 이상

   ③ 인접대지 경계선 : 2m 이상

 ⑹ 지상층의 층고는 1층 5m, 2층 이상은 4m로 한다.

 ⑺ 옥탑층은 고려하지 않는다.

 ⑻ 계획대지내 보호수목은 대지현황도에 표시된 바와 같이 보호수목 경계선을 설정, 건축한계선으로 하여 보호한다.

 ⑼ 계획대지는 평탄하고 절토 또는 성토를 하지 아니하며, 지상1층 바닥레벨은 EL+21m로 한다.(단, 소요도로 너비 미달부위 확보부분은 절토 가능)

 ⑽ 주변대지는 내부의 고저차가 없는 것으로 한다.

 ⑾ 계획대지내 제시된 지상주차장 및 옥외 휴게공간, EL+20m 이하에는 별도의 건축물 배치 및 공간계획은 고려하지 않는다.

 ⑿ 대지의 안전을 위하여 설치하는 옹벽은 콘크리트 구조로 가정한다.

4. 도면작성요령

 ⑴ 최대 건축가능영역을 대지평면도 및 단면도에 작성하고 그 표현은 아래 <보기>와 같이 한다.

    (다만, 대지평면도에 중복된 층은 그 최상층만 표현)

  <보기>

 ⑵ 모든 제한선, 이격거리 및 치수를 대지평면도와 단면도에 기재하되 소수점 이하 3자리에서 반올림하여 2자리로 표기한다.

 ⑶ 단위 : m

 ⑷ 축척 : 1/300

5. 유의사항

 ⑴ 답안작성은 반드시 흑색연필로 한다.

 ⑵ 명시되지 않은 사항은 현행 관계법령의 범위 안에서 임의로 한다.

5 - 4

과  목 : 대지계획

제2과제(대지분석․조닝)

배점 40 /100

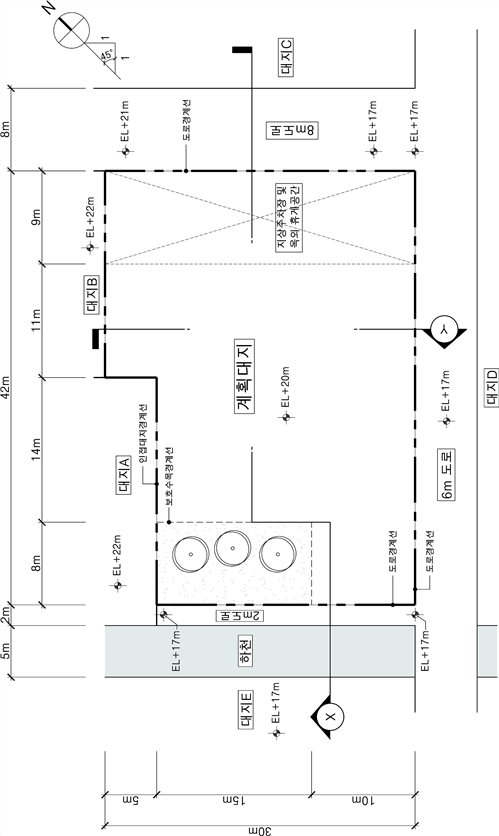

    <대지현황도> 축척 없음

5 - 5

2011년도 건축사자격시험 문제

국토해양부 ․ 대한건축사협회

3 - 1

2011년도 건축사자격시험 문제

과  목 : 건축설계 1

 제1과제(평면설계)

배점 100/100

제목 : 소극장 평면설계

1. 과제개요

   준주거지역내에 소극장을 신축하려고 한다.

   다음 사항을 고려하여 1층 및 2층 평면도를 작성하시오.

2. 건축개요

 ⑴ 용도지역 : 준주거지역

 ⑵ 주변현황 : 대지현황도 참조

 ⑶ 대지면적 : 1,744m²

⑷ 건 폐 율 : 해당 없음

 ⑸ 용 적 률 : 해당 없음

 ⑹ 규    모 : 지상 2층

 ⑺ 구    조 : 철근콘크리트조, 철골조

 ⑻ 층    고 : 실의 요구조건에 따라 변화 가능
(단, 계단실 1개층 높이는 3.6m)

 ⑼ 주 차 장 : 해당 없음 (대지내 주차장 이용)

 ⑽ 조경면적 : 해당 없음

 ⑾ 기타주요설비

   ① 승용승강기(장애인용 겸용) : 15인승 1대

    (승강기 샤프트 내부 평면치수는 2.5m x 2.5m 이상)

   ② 주방용승강기 : 1대

    (승강기 샤프트 내부 평면치수는0.9mx0.9m)

3. 설계조건

 ⑴ 대지의 지형을 최대한 활용하여 계획한다.

 ⑵ 건축물은 건축선, 인접대지 경계선으로부터 3m 이상 이격한다.

 ⑶ 건축물은 보호수목 경계선으로부터 1m 이상 이격한다.

 ⑷ 보호수목을 중심으로 내부공간과 연계되는 외부 휴게공간을 계획한다.

 ⑸ 소극장 관람석 제일 앞열과 제일 뒷열의 바닥레벨 차이는 1m로 계획한다.

 ⑹ 1층 소극장 및 2층 야외 공연장 내에 각각 장애인용 좌석을 4개 이상 설치한다.

 ⑺ 2층 야외 공연장은 주변에 조경을 계획한다.

 ⑻ 1층 카페와 2층 레스토랑 사이는 30m² 이상의 수직 개방공간(Void)을 계획하고, 서로 연결 사용 가능하도록 한다.

⑼ 카페와 레스토랑은 주방용 승강기를 공유한다.

 ⑽ 장애인이 편리하게 이용가능 하도록 무장애(Barrier Free)로 계획한다.

4. 실별 소요면적과 요구조건

 ⑴ 실별 소요면적과 요구조건은 <표>를 따른다.

 ⑵ 층별 바닥면적 합계는 5% 범위 내에서 증감이 가능하다.

 ⑶ 실별 바닥면적은 10% 범위 내에서 증감이 가능하다.

 ⑷ 필로티는 바닥면적 산입에서 제외한다.

5. 도면작성요령

 ⑴ 1층(배치계획 포함), 2층 평면도를 작성한다.

 ⑵ 주요치수, 출입문(회전방향 포함), 기둥, 실명 등을 표기한다.

 ⑶ 벽과 개구부가 구분되도록 표기한다.

 ⑷ 바닥레벨은 반드시 표기한다.

 ⑸ 소극장, 야외공연장은 무대와 객석을 표기한다.

 ⑹ 단위 : mm

 ⑺ 축척 : 1/200

6. 유의사항

 ⑴ 답안작성은 반드시 흑색연필로 한다.

 ⑵ 명시되지 않은 사항은 현행 관계법령의 범위 안에서 임의로 한다.

 ⑶ 치수표기 시 답안지의 여백이 없을 때에는 융통성 있게 표기한다.

3 - 2

과  목 : 건축설계 1

 제1과제(평면설계)

배점 100/100

 <표> 실별 소요면적 및 요구조건

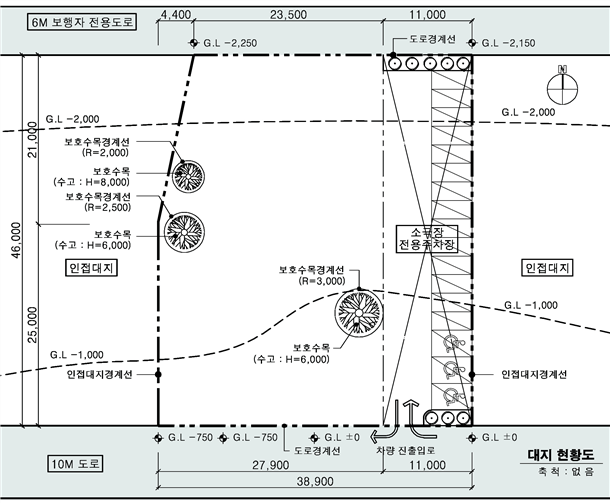

 <대지 현황도>

3 - 3

2011년도 건축사자격시험 문제

국토해양부 ․ 대한건축사협회

5 - 1

2011년도 건축사자격시험 문제

과  목 : 건축설계 2

제1과제(단면․계단 설계)

배점 60 /100

제목 : 중소기업 사옥의 단면․계단 설계

1. 과제개요

   제시된 도면은 중소기업 사옥의 기획설계단계 평면도이다. 주어진 설계조건 및 도면 작성 요령에 따라 주단면도와 단면상세도를 완성하시오.

2. 설계조건

 ⑴ 규    모 : 지하 1층, 지상 3층

 ⑵ 용    도 : 업무시설

 ⑶ 구    조 : 철근콘크리트조, 평슬래브 지붕

 ⑷ 층    고

   ① 지하 1층 : 4.2m

   ② 지상 1층 : 5.4m

   ③ 지상 2층, 3층 : 3.6m

   ④ 계단 및 승강기 탑 : 2.7m

 ⑸ 천 장 고 : 층별 용도에 맞추어 합리적으로 설정
(단, 설비는 고려하지 않음)

 ⑹ 기    초 : 온통기초

 ⑺ 외    벽 : 두께 300mm

   ① 철근콘크리트 150mm

   ② 화강석 30mm 건식 붙이기

 ⑻ 보       : 400mm × 600mm

 ⑼ 기    둥 : 500mm × 500mm

 ⑽ 슬 래 브 : 두께 150mm

 ⑾ 단 열 재

   ① 외벽 및 지하바닥 - 두께 100mm

   ② 지붕층 - 두께 200mm

 ⑿ 정화조, 저수조 : 고려하지 아니함

3. 도면에 포함되어야 할 주요 내용

 ⑴ 주단면도

   ① 실의 용도에 따른 층별 단면 설계

   ② 지하층 온통기초

   ③ 지하층의 방습 및 방수 보호벽

   ④ 1층 현관 상부 캐노피

   ⑤ 현관 지붕의 사각뿔형 천창 : 1,200mm ×

      1,200mm×600mm (W×D×H)

   ⑥ 내․외장 마감 및 단열, 방수 등의 재료

   ⑦ 슬래브의 냉교(Cold Bridge)현상 방지를 위한 단열설계

   ⑧ 계단의 단높이, 단너비 및 마감

   ⑨ 옥상 난간 높이(옥상 바닥부터 난간 마감부분까지)

 ⑵ 단면상세도

   ① 옥상 난간벽의 마감

   ② 옥상조경(잔디)과 난간벽 사이의 배수처리

   ③ 옥상 방수

4. 도면작성요령

 ⑴ 주단면도 : ‘가-가’의 단면 (축척 1/100)

   ① 단면도에 입면을 포함하여 작성한다.

   ② 층고, 천장고, 개구부 높이, 계단 및 기타 주요 부분의 치수를 기입한다.

   ③ 각 실의 명칭을 기입한다.

 ⑵ 단면상세도 : 지붕층 평면도 ‘나’의 난간벽 단면
(축척 1/20)

 ⑶ 단위 : mm

 ⑷ 그 밖에 구체적으로 제시되지 않은 사항은 각 실의 용도, 마감재료 등에 따라 합리적으로 작성한다.

5. 유의사항

 ⑴ 답안작성은 반드시 흑색연필로 한다.

 ⑵ 명시되지 않은 사항은 현행 관계법령의 범위 안에서 임의로 한다.

5 - 2

2011년도 건축사자격시험 문제

과  목 : 건축설계 2

제2과제(구조계획)

배점 40/100

제목 : OO청사 구조계획

1. 과제개요

   OO청사를 신축하려고 한다. 안전하고 가장 경제적인 구조계획이 되도록 2층 바닥 구조평면도를 작성하시오.

2. 계획조건

 ⑴ 규    모 : 지하 1층, 지상 3층

 ⑵ 구조형식 : 철근콘크리트조 + 철골조

 ⑶ 적용하중(계단실 포함)

          : 고정하중=5.0 kN/m², 활하중=3.0 kN/m²

 ⑷ 층    고

   ① 1층 : 4.5m

   ② 2층 : 3.6m (강당 4.5m)

 ⑸ 사용재료

   ① 철근콘크리트 : 철근 f_y=400 Mpa, HD22

                    콘크리트 f_ck=24 Mpa

   ② 철골 : f_y=240 Mpa

 ⑹ 구조부재의 단면치수 (단위: mm)

   ① 철근콘크리트 부재

     ㈎ 철근콘크리트 벽 두께 : 200

     ㈏ 철근콘크리트 기둥 : 500x500

     ㈐ 철근콘크리트 보   : 400x700

        (단, 전단력은 고려하지 않고,휨모멘트만 고려한다)

   ② 철골 부재

     ㈎ 철골 기둥 : H-400x400x13x21

     ㈏ 철골 보

        a : H-700x300x13x24

        b : H-600x200x11x17

        c : H-194x150x6x9

3. 고려사항

 ⑴ 철근콘크리트와 철골 구조계획은 각각 분리하며, 횡력은 고려하지 않는다.

 ⑵ 도면에 표시된 기둥은 수직기둥이며, 추가로 기둥을 계획하지 않는다.

 ⑶ 보

   ① 보는 연속적으로 설치하는 것을 원칙으로 한다.

   ② 승강기 샤프트와 계단실 및 1층 벽과 보의 접합부는 힌지(Hinge)로 가정한다.

   ③ 보는 기둥에 응력을 분배한다.

 ⑷ 슬래브

   ① 슬래브는 철근콘크리트 보와 철골 보 상부에 공통으로 트러스형 데크 플레이트를 사용한다.

   ② 트러스형 데크 플레이트는 최대 3,600mm의 경간(Span)을 지지한다.

   ③ 트러스형 데크 플레이트는 2층 바닥 전체에서 한쪽 방향으로만 사용한다.

 ⑸ 철근콘크리트 벽(계단실, 승강기 샤프트 및 1층 벽)

   ① 철근콘크리트 벽과 철골 보는 분리한다.

   ② 철근콘크리트 벽은 도면에 표시된 것 이외에는 추가로 계획하지 않는다.

   ③ 1층 철근콘크리트 벽(도면‘---’표시)은 2층 바닥까지이며, 계단실 및 승강기 샤프트는 3층까지 연속한다.

4. 도면작성요령

⑴ 트러스형 데크 플레이트의 방향을 표시한다.

 ⑵ 철근콘크리트 보는 계획조건에서 제시된 기호 A～F로 구분하여, <보기1>과 같이 1개의 보당 3개의 단면(양단부, 중앙부)을 표시한다.

 ⑶ 철골 구조평면도는 계획조건에서 제시된 기호 a, b, c와 접합방법을 <보기2>의 기호로 표시한다.

 ⑷ 단위 : mm

 ⑸ 축척 : 1/200

5 - 4

과  목 : 건축설계 2

제2과제(구조계획)

배점 40 /100

  <보기 1> 콘크리트 보 기호 기재방법
(보 상단에 기재)

<보기 2>

5. 유의사항

 ⑴ 답안작성은 반드시 흑색연필로 한다.

 ⑵ 명시되지 않은 사항은 현행 관계법령의 범위 안에서 임의로 한다.

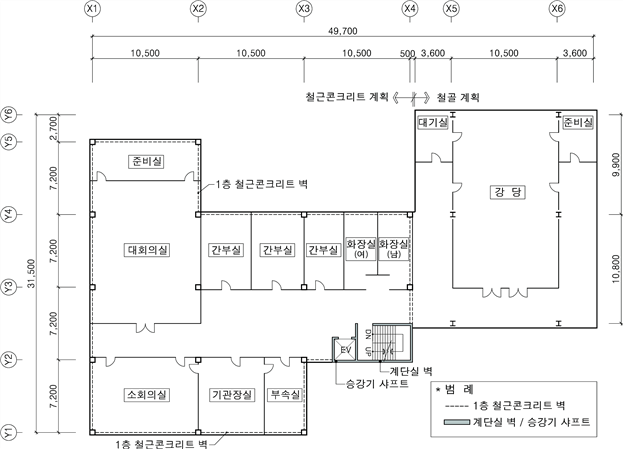

<2층 평면도> 축척 없음

 5 - 5
